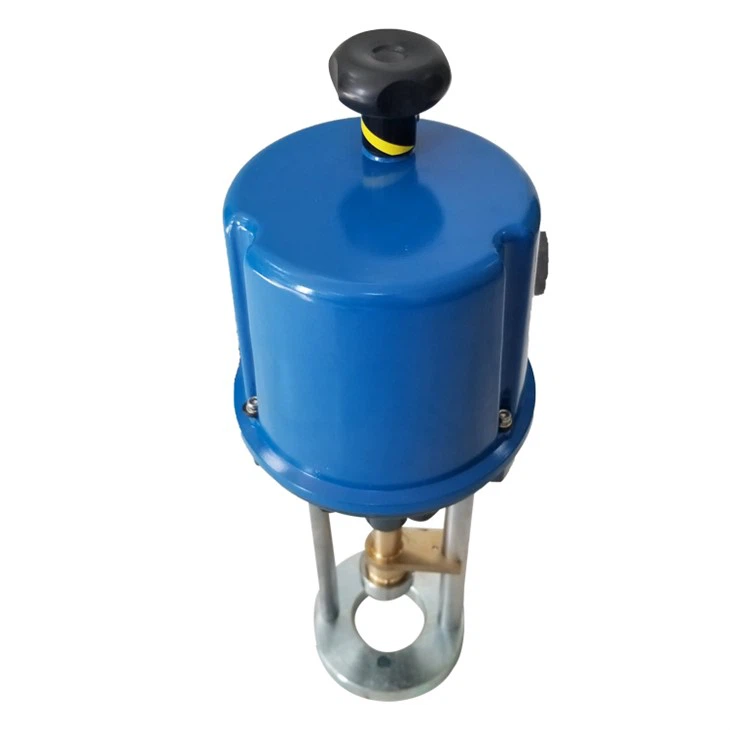

Penggerak Elektrik Pusingan Linear
Gambaran Keseluruhan Produk
Struktur pelaksanaan PSL termasuk PSL201, PSL202, PSL204, PSL208, PSL210, PSL312, PSL314, PSL316, PSL320 dan PSL325. Ia mempunyai ciri-ciri saiz kecil, ringan, fungsi kuat, pengawal pintar terbina dalam, operasi yang mudah, lejang sehingga 100mm, tujahan sehingga 25KN, dan lain-lain. Ia boleh digunakan secara meluas dalam suis injap gerakan linear dan kawalan pelarasan.
Ciri-ciri utama
1. Lejang penggerak elektrik lejang lurus PSL boleh dilaraskan, yang mudah disambungkan dengan injap.
2. Semua komponen elektrik boleh dipercayai dalam kualiti dan panjang dalam hayat perkhidmatan.
3. Pendawaian komponen elektrik penggerak siri PSL adalah ketat dan terpencil sepenuhnya daripada komponen penghantaran, yang meningkatkan kebolehpercayaan operasi penggerak
4. Penggerak siri PSL disambungkan dengan injap oleh spring gegelung fleksibel, yang boleh mengelakkan pengaruh batang injap dan aci keluaran berada di luar paksi. Daya penutupan injap boleh dipratetap untuk memastikan penutupan injap yang boleh dipercayai dan mengelakkan kebocoran.
5. Struktur mudah, saiz kecil, ringan, pemasangan dan penyelenggaraan yang mudah: semua bahagian mekanikal dibuat oleh pemprosesan CNC dengan mutu kerja yang indah.
6. Penggerak elektrik PSL direka bentuk sebagai struktur bersepadu. Pemancar kedudukan dan penguat servo boleh dimuatkan terus ke dalam penggerak sebagai dua komponen bebas, menerima terus 4-20isyarat kawalan mA dan mengeluarkan 4-20mA atau 1-5kedudukan Injap DC anti- isyarat hutang, dengan fungsi diagnosis diri, sangat mudah untuk digunakan dan disesuaikan.
7. Reka bentuk struktur modular berfungsi, melalui gabungan pilihan yang berbeza, merealisasikan kawalan mudah kepada kompleks, dan memenuhi keperluan aplikasi yang berbeza
8. Transmisi semuanya menggunakan gear kecil yang dimeterai tindak balas, yang mempunyai kecekapan tinggi, bunyi yang rendah, hayat perkhidmatan yang panjang, kestabilan dan kebolehpercayaan, dan tidak perlu mengisi minyak.
9. Ia mempunyai pelbagai kelajuan operasi, yang boleh memenuhi keperluan pelbagai sistem kawalan untuk memastikan tindak balas pantas dan kestabilan sistem.
10. Motor pemacu pada penggerak PSL ialah motor segerak berkelajuan tinggi yang diperbuat daripada bahan magnet nadir bumi berprestasi tinggi, yang berjalan dengan lancar. Ia mempunyai kelebihan saiz kecil, tork besar, anti gerai, dan ketepatan kawalan yang tinggi.
11. Pelarasan segmen boleh ditetapkan, iaitu, dua penggerak dikawal oleh output isyarat berkadar dwi-masa oleh pengawal selia PID (4-12mA sepadan dengan pembukaan penuh dan penutupan penuh PSL1.
12. 20mA sepadan dengan pembukaan penuh 1 penutupan penuh PSL2).
13. Elemen maklum balas kedudukan injap menggunakan potensiometer berbilang pusingan berketepatan tinggi yang tertutup sepenuhnya, yang mempunyai ciri-ciri saiz kecil, ketepatan tinggi, zon mati kecil dan hayat perkhidmatan yang panjang.
Struktur Produk
Penggerak linear PSL terutamanya terdiri daripada bahagian kawalan elektrik dan bahagian transmisi gear yang diasingkan antara satu sama lain. Motor digunakan sebagai bahagian perantaraan yang menghubungkan dua bahagian terpencil. Motor mengeluarkan tork mengikut keperluan kawalan, dan menghantarnya ke skru trapezoid melalui gear taji berbilang kutub.
Skru menukar tork kepada tujahan melalui benang rod. Benang batang dikunci sendiri dan menghantar perjalanan linear ke batang melalui penyesuai ke injap. Aci keluaran penggerak mempunyai pin pengunci untuk mengelakkan putaran, dan peranti pengunci jejari aci keluaran boleh digunakan sebagai penunjuk kedudukan.
Peranti pengunci disambungkan dengan rod penyambung, dan rod penyambung berjalan serentak dengan aci keluaran. Anjakan aci keluaran ditukar menjadi isyarat elektrik melalui papan litar yang disambungkan dengan rod penyambung, yang disediakan kepada penguat servo sebagai isyarat perbandingan dan output maklum balas kedudukan injap.
Pada masa yang sama, penggerak Lejang juga boleh dihadkan oleh dua suis had utama pada papan suis, dan kedudukan terhad boleh diselaraskan dengan dua hentian had mekanikal.
parameter teknikal
Pengawal Pintar PASP4
(1) PSAP4 ialah litar berkadar pintar untuk penggerak elektrik PS. Menggunakan teknologi proses SMT, ia mempunyai ciri-ciri saiz kecil dan kebolehpercayaan yang tinggi. Litar ini membandingkan 4-20isyarat arus mA bagi penggerak kawalan dengan isyarat kedudukan semasa penggerak, dan mengawal penggerak elektrik untuk membuka atau menutup mengikut sisihan, supaya kedudukan penggerak adalah seimbang dengan isyarat masukan.
(2) PSAP4 menyedari bahawa penggerak beroperasi dengan isyarat 4-20mA input, dan juga menyediakan satu set isyarat kedudukan 4-20mA kepada sistem yang diasingkan daripada bekalan kuasa kerja, isyarat input dan kedudukan litar penukaran.
(3) PSAP4 dengan mudah boleh melaraskan kedudukan awal dan lejang penggerak: dengan mengubah suai menu, ia boleh merealisasikan penukaran antara positif dan Tetapkan lokasi mekanisme operasi.
(4) Prinsip litar ditunjukkan dalam rajah di bawah. Pengawal pintar adalah berdasarkan mikropemproses cip tunggal khusus, dan menukar isyarat digital melalui isyarat analog gelung input dan isyarat rintangan kedudukan injap. Selepas mikropemproses melepasi perisian kawalan kecerdasan buatan mengikut hasil pensampelan, ia memaparkan keputusan dan mengeluarkan isyarat kawalan.
Operasi Kotak Kawalan Tempatan PSML
PSML kawalan di tapak boleh merealisasikan penggerak tindakan dikawal secara elektronik di tapak. Isyarat kawalan boleh ditukar antara "tempatan" dan "jauh" melalui suis pemilih, dan selepas bertukar kepada "tempatan", penggerak boleh dihidupkan/dimatikan/ditutup dengan butang manual. Kedudukan suis tengah biasanya "berhenti", penggerak boleh bergerak dalam dua arah dengan menarik suis, lepaskan suis tarik, dan suis akan melantun semula ke kedudukan tengah.
Rajah Pendawaian Elektrik Mod Tindakan Suis
Buka selongsong dan anda boleh melihat seperti yang ditunjukkan dalam rajah. Terdapat jalur terminal dalam selongsong penggerak PSL untuk pendawaian elektrik. Pilih talian kuasa yang sesuai untuk disambungkan kepada penggerak. Adalah disyorkan untuk menggunakan wayar sederhana (mm).
Cara Menyahpepijat PSL Series Linear Electric Actuator
1. Pelarasan suis had penggerak linear PSL Selepas penggerak disambungkan ke injap, penggerak PSL mesti ditetapkan untuk memenuhi keperluan kawalan injap. Suis had penggerak dilaraskan mengikut jenis injap ditentukan oleh Prinsip Asas "perjalanan" atau "Kuasa Penutup/Lejang".
(1) Untuk injap lurus, mula-mula tetapkan kedudukan tertutup mengikut "daya tutup/lejang", dan kemudian tetapkan kedudukan terbuka mengikut lejang terkadar injap
(2) Untuk injap tiga hala, tetapkan dua kedudukan terminal mengikut "daya tutup/lejang", dan tentukan suis had penggerak mengikut "daya tutup/lejang"
(3) Kili injap yang digerakkan oleh penggerak manual menghubungi tempat duduk injap. Apabila batang injap mula bergerak secara paksi, daya pada batang injap ialah daya tindak balas spring gegelung penggerak.
(4) Teruskan memacu penggerak ke arah yang sama sehingga spring gegelung penggerak dimampatkan kepada nilai sepadan yang ditunjukkan dalam gambar rajah spring gegelung. Ini memastikan daya tutup dan mengelakkan kebocoran
