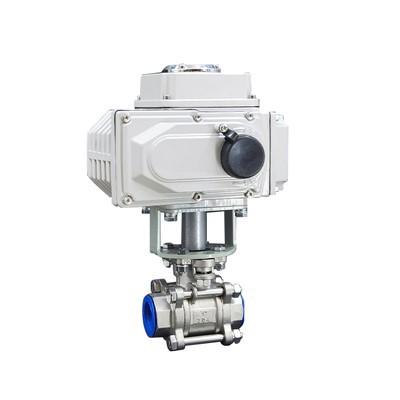

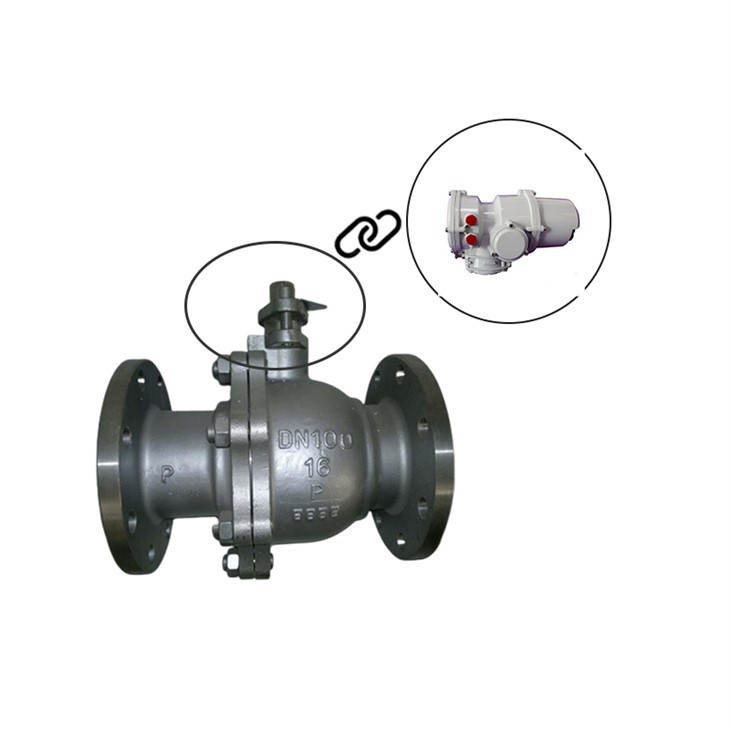

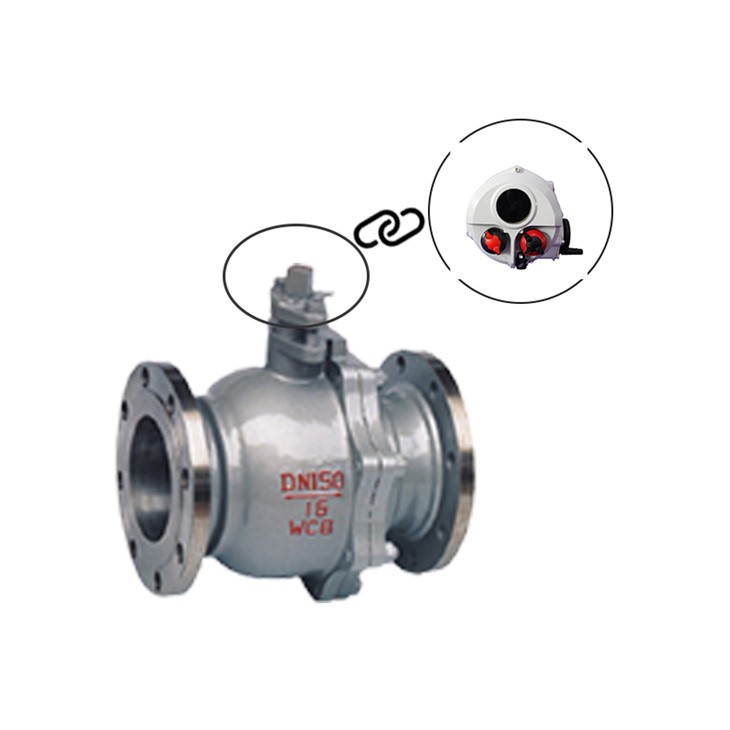

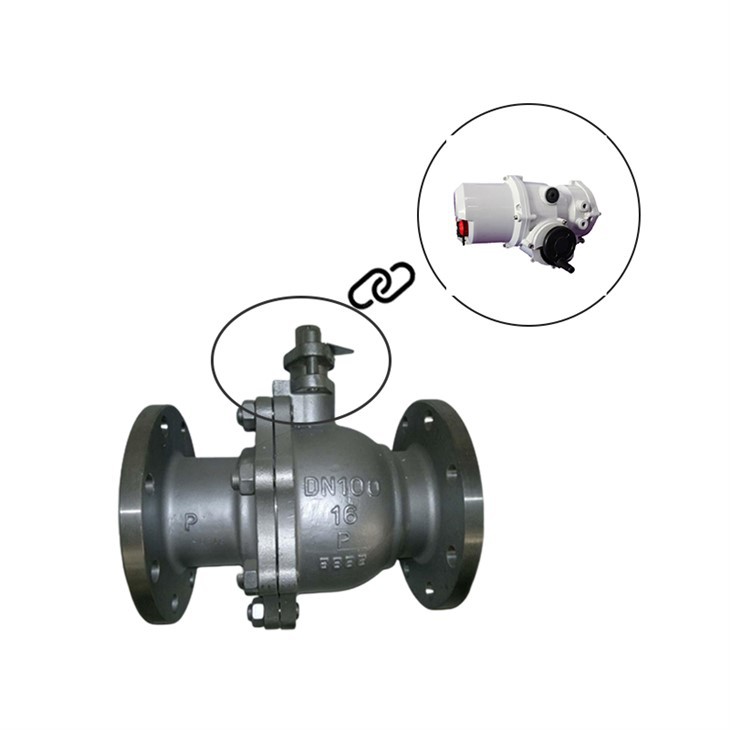

Injap Bebola WCB Elektrik
Kelebihan
Tahan karat
Diperbuat daripada keluli tahan karat 304/316, digabungkan dengan unsur nikel dan kromium, tahan kakisan;
Tidak mudah berkarat
Diperbuat daripada keluli tahan karat 304/316, rintangan pengoksidaan yang kuat dan tidak mudah berkarat
Fleksibiliti yang kuat
T-jenis/L-jenis tee, benang adalah biasa dengan paip biasa, mudah untuk menggantikan dan memasang;
Prestasi pengedap yang baik
Pengedap tempat duduk injap PTFE PTFE mempunyai prestasi pengedap yang baik dan rintangan suhu sehingga 120 darjah;
Penampilan yang indah
Warna semula jadi keluli tahan karat, struktur yang indah, penampilan yang indah dan cantik.
Gambaran keseluruhan
Injap bola berkembang daripada ayam jantan. Bahagian pembukaan dan penutupnya adalah sfera. Bola digunakan untuk berputar 90 darjah di sekeliling paksi batang injap untuk membuka dan menutup. Injap bola digunakan terutamanya pada saluran paip untuk memotong, mengedar dan menukar arah aliran media. Injap bola yang direka bentuk dengan bukaan berbentuk V juga mempunyai fungsi peraturan aliran yang baik. Injap bola bukan sahaja mempunyai struktur yang ringkas tetapi juga mempunyai prestasi pengedap yang baik. Selain itu, dalam julat saiz nominal tertentu, ia bersaiz kecil, ringan, menggunakan bahan yang lebih sedikit, mempunyai saiz pemasangan yang kecil, mempunyai tork pemanduan yang kecil, mudah dikendalikan, dan boleh membuka dan menutup dengan mudah dengan cepat. Ia adalah salah satu jenis injap yang telah berkembang pesat dalam tempoh sepuluh tahun yang lalu. . Terutamanya di negara maju industri seperti Amerika Syarikat, Jepun, Jerman, Perancis, Itali, Sepanyol, dan United Kingdom, injap bola digunakan secara meluas, dan jenis dan kuantiti yang digunakan terus berkembang, dan bergerak ke arah suhu tinggi, tinggi. tekanan, diameter besar, pengedap tinggi, dan penggunaan jangka panjang. Dengan hayatnya yang panjang, prestasi pengawalseliaan yang sangat baik dan pelbagai fungsi dalam satu injap, kebolehpercayaan dan penunjuk prestasi yang lain telah mencapai tahap yang tinggi, dan ia telah menggantikan sebahagian injap pintu, injap glob dan injap pendikit. Dengan kemajuan teknologi injap bola, ia akan digunakan secara lebih meluas dalam jangka pendek yang boleh dijangka, terutamanya dalam saluran paip minyak dan gas, unit keretakan penapisan dan industri nuklear. Di samping itu, injap bebola juga akan menjadi salah satu jenis injap terkemuka dalam bidang diameter besar dan sederhana, tekanan sederhana dan rendah dalam industri lain. Kelebihan injap bola ialah:
1) Mempunyai rintangan aliran paling rendah (sebenarnya hanya bersamaan dengan bahagian paip bulat dengan saiz nominal yang sama).
2) Kerana ia tidak akan tersekat semasa operasi (apabila tiada pelincir), ia boleh digunakan dengan pasti dalam media menghakis dan cecair takat didih rendah.
3) Pengedap lengkap boleh dicapai dalam julat tekanan dan suhu yang lebih besar.
4) Pembukaan dan penutupan pantas boleh dicapai. Masa buka dan tutup sesetengah struktur hanya 0.05-0.1s untuk memastikan ia boleh digunakan dalam sistem automasi bangku ujian. Apabila injap dibuka dan ditutup dengan cepat, operasi akan bebas impak.
5) Bahagian penutup sfera boleh diletakkan secara automatik pada kedudukan sempadan.
Aplikasi
Pemeriksaan Kualiti Produk Sebelum Meninggalkan Kilang
1. Periksa produk yang dihasilkan pada barisan pengeluaran penggerak elektrik setiap hari, pemeriksaan 100%. Mula-mula, buka penutup penunjuk dan periksa sama ada pendawaian itu cantik, sama ada sesondol had dalam arah buka dan tutup dinaikkan sepenuhnya, dan sama ada kedudukan penuding konsisten dengan kedudukan sebenar penggerak. , sama ada skru di dalamnya diketatkan, periksa sama ada penutup belakang adalah betul, dan periksa sama ada terdapat pengelupasan cat pada rupa penggerak elektrik. Kotoran, sepana manual, penyambung kalis air, palam habuk manual, kaca penglihatan dan kelenjar kaca penglihatan semuanya dipasang. Selepas semuanya betul, gunakan mesin penanda laser untuk menandakan nombor produk di belakang penggerak elektrik. Nombor produk hendaklah termasuk tarikh hari itu, dan akhirnya masukkan buih ke dalam simpanan.
2. Pemeriksaan set lengkap injap: Selepas operator barisan pengeluaran pemasangan injap menyelesaikan penyahpepijatan, dia akan membawa pesanan pengeluaran kepada pemeriksa kualiti, dan pemeriksa kualiti akan menyemak pesanan pengeluaran dan produk satu demi satu (item pemeriksaan: injap kuantiti, diameter, bahan, kaedah sambungan Sama ada tekanan konsisten dengan susunan pengeluaran, sama ada voltan, jenis kawalan, kaedah sambungan penggerak elektrik, sama ada ia adalah produk kalis letupan, dan sama ada ia konsisten dengan pengeluaran. perintah, sama ada skru injap dan penggerak elektrik diketatkan, sama ada ada yang hilang)
3. Pemeriksaan sebelum pembungkusan: Semak sama ada kuantiti produk, model, voltan, kaedah kawalan dan alat ganti adalah konsisten dengan pesanan pengeluaran.
4. Pemeriksaan produk pemeriksaan rawak di pusat pemprosesan: Sekali pada waktu pagi dan petang setiap hari, bawa senarai item pemeriksaan ke pusat pemprosesan dan pilih produk yang diproses secara rawak dari setiap mesin. Cari operator pusat pemprosesan dan minta dia ukur satu persatu mengikut senarai item pemeriksaan. , dan menyimpan rekod.

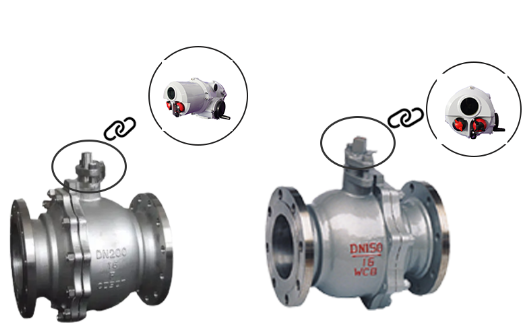

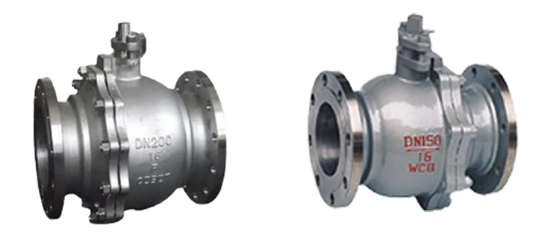

Injap Bola Terapung
ciri-ciri
◆ Sambungan penggerak menggunakan standard antarabangsa ISO5211
◆ Struktur lubang penuh dan reka bentuk peranti pengunci
◆ Kapasiti aliran yang kuat, rintangan aliran kecil, pengedap dua hala
◆ Struktur anti-fly-out batang injap, reka bentuk kalis api dan anti-statik
Aplikasi gambaran keseluruhan
◆Bebola injap bola terapung tidak mempunyai aci sokongan dan dipegang oleh tempat duduk injap dalam keadaan "terapung"; ia digunakan secara meluas dalam petroleum, kimia, gas asli, kuasa elektrik, metalurgi dan industri lain untuk memotong atau sedikit pelarasan.
Parameter teknikal
◆Diameter nominal: DN15~DN200 (1/2"~8")
◆Tahap tekanan: PN16-PN100 (kelas150~600)
◆Suhu operasi: -40C~450 darjah
◆Kaedah sambungan: bebibir, benang, kimpalan
◆Borang pengedap: meterai lembut, meterai logam
Bahan utama
◆Badan injap: keluli karbon, keluli tahan karat, keluli aloi, keluli dupleks, dsb.
◆Teras injap: keluli tahan karat, keluli dupleks, dsb.
◆Tempat duduk injap; meterai lembut; PTFE, R-PTFE, PPL, PEEK
◆Semburan meterai logam: STL, WC, Ni60, Cr3C2, dll.
Injap Bola Trunnion
ciri-ciri
Reka bentuk kalis api dengan peranti anti statik · Reka bentuk lubang penuh, kapasiti aliran kuat dan rintangan aliran kecil · Rongga injap secara automatik melepaskan tekanan dan mempunyai prestasi perlindungan keselamatan yang baik. ·Pelbagai bentuk struktur untuk dipilih
Aplikasi gambaran keseluruhan
Injap bola tetap menggunakan struktur bola tetap dan tidak bergerak selepas bertekanan: ia boleh disesuaikan dengan keadaan tekanan tinggi dan diameter besar, dan boleh menggunakan struktur lubang penuh atau lubang kecil mengikut keperluan. Digunakan secara meluas dalam petroleum, kimia, gas asli, kuasa elektrik, metalurgi, makanan dan industri lain.
Parameter teknikal
Diameter nominal: DN50~DN1200 (2"-48") Tahap tekanan: PN16~PN420 (class150~2500) Suhu kerja:-40 darjah ~450 darjah Kaedah sambungan: bebibir, kimpalan Bentuk pengedap: pengedap lembut , meterai logam
Bahan utama
Badan injap: keluli karbon, keluli tahan karat, keluli aloi, keluli dupleks, dll. Teras injap: keluli tahan karat, keluli dupleks, dll. Tempat duduk injap: Pengedap lembut: PTFE, R-PTFE, PPL, PEEK Penyemburan meterai logam: STL, WC , Ni60, Cr3C2, dsb.
