Penggerak Injap Elektrik QT
Penggerak Injap Elektrik Siri QT
QT Jenis Bahagian Penggerak Valve Elektrik Bahagian sesuai untuk mengawal injap rama-rama, injap bola, injap palam dan injap lain yang berputar 90 darjah. Produk ini mempunyai ciri -ciri kecekapan tinggi, kebolehpercayaan yang tinggi, prestasi perlindungan yang tinggi, bunyi yang rendah, dan lain -lain. Ia boleh dikendalikan di tapak atau dikawal dari jauh. Ia boleh digunakan secara meluas dalam pelbagai industri seperti petroleum, industri kimia, loji kuasa, rawatan air, pembuatan kertas, dll.
Ciri -ciri penggerak elektrik
• Pembinaan padat dan mantap, ringan semasa menyediakan tork output yang tinggi (max 10000nm).
• Pelbagai variasi tork (dari min 60nm hingga max 10000nm).
• Perumahan aluminium anodized keras di dalam dan di luar dengan salutan serbuk luaran untuk digunakan terhadap persekitaran perindustrian yang teruk.
• Lampiran menggunakan meterai radial & cincin O yang memberikan perlindungan kepada kalis air IP67 (NEMA 4 & 6) dan pilihan kedap air LP68.
• Dual pemasangan asas LSO5211 standard dan standard KV.
• Bushing Drive yang boleh ditanggalkan untuk pemesinan dan pemasangan mudah.
• Pengunci diri yang disediakan oleh gearing cacing berganda (tiada brek diperlukan).
• Auto-declutching manual override handwheel dengan tuil switchable auto/manual padlockable.
• Sistem penderiaan tork mekanikal yang boleh dipercayai yang menyediakan operasi yang selamat dalam keadaan beban.
• Tetingkap dan penunjuk saiz besar memberikan petunjuk kedudukan yang lebih baik dari jarak jauh.
• Bilangan pilihan kawalan kedudukan tempatan untuk menyediakan operasi pentauliahan dan feld yang mudah.
• Komponen kawalan digital.
Struktur proeduct
1. Petunjuk kedudukan
Penunjuk mekanikal yang terus menunjukkan tahap pembukaan injap. Mekanisme ini terdiri daripada gear pelbagai peringkat dan dilengkapi dengan gear laras untuk menampung pelbagai giliran.
2. Cam dan Had Suis
Ia diikat dengan dua skru di atas, dan tetapannya mudah. Setiap cam boleh ditetapkan secara individu. Sebaik sahaja tetapan selesai, setiap cam akan sentiasa berada dalam kedudukan ini.
3. Pemanas kelembapan-bukti
Pemanas dipasang di dalam penggerak untuk mengeluarkan kerosakan pemeluwapan dalaman kepada komponen elektrik.
4. Blok terminal
Terdapat terminal yang cukup untuk kemudahan pengguna, sehingga 22 terminal untuk memastikan sambungan wayar yang ketat dan boleh dipercayai.
5. TURNG SWITCH
Apabila penggerak mengeluarkan tork, cacing utama dengan kumpulan musim bunga rama -rama di kedua -dua hujung beruang teras, mata air rama -rama dimampatkan, dan cacing mengalami perpindahan paksi yang berkadar dengan tork output. Anjakan ditukar dari engkol ke sudut putaran aci tork. Suis tork yang sepadan dicetuskan oleh cam laras yang dipasang pada aci tork untuk mencapai perlindungan torik atau menghantar fungsi isyarat kesalahan yang lebih tinggi.
6. Motor
Motor khusus injap boleh dibongkar secara bebas, dengan kelajuan permulaan yang singkat, inersia kecil, dan pelindung terma terbina dalam untuk mencegah kerosakan yang disebabkan oleh motor overheating-penebat gred F
7. Handwheel
Handwheel terus memacu aci output untuk berputar, dan digunakan untuk operasi manual injap dalam situasi debug atau kecemasan
8. Tangan/suis elektrik
Menekan pemegang suis boleh membuat klac dan handwheel mesh dan masukkan operasi manual. Apabila motor berputar, klac secara automatik kembali ke keadaan kerja elektrik di bawah tekanan. (Pemegang suis boleh dikunci dalam kedudukan elektrik untuk mengelakkan salah operasi).
Ciri reka bentuk dan fungsi utama
Shell
Shell aluminium die-cast anodized keras, serbuk epoksi luaran yang tidak bersalut, sesuai untuk persekitaran kerja yang keras.
Julat voltan input
Tiga fasa: AC340V ~ 420V 50/60Hz Fasa tunggal: AC220V ~ 240V 50/60Hz
Ciri -ciri
Papan kawalan mikrokomputer mengumpul input isyarat berkadar secara dalaman, dan isyarat arahan output diproses untuk terus memacu motor untuk merealisasikan pembukaan dan penutupan penggerak, dan menyediakan maklum balas isyarat berkadar, kawalan isyarat berkadar, dan output relay yang boleh diprogramkan medan pelbagai saluran.
Jenis kawalan
Isyarat kawalan dibahagikan kepada jenis on-off dan jenis modulasi, bekalan kuasa dibahagikan kepada jenis on-off dan jenis modulasi, dan bekalan kuasa adalah fasa tunggal dan tiga fasa. Jenis on-off hanya menerima isyarat suis yang disediakan oleh luaran, yang diproses oleh papan kawalan mikrokomputer. Perintah output dikuatkan dan mendorong secara langsung motor penggerak untuk melakukan tindakan pembukaan dan penutupan jauh. Jenis modulasi dapat menerima isyarat berkadar yang disediakan oleh luaran berdasarkan jenis on-off
Suhu ambien
Julat suhu kerja. Kurang daripada atau sama dengan 90%RH, tiada pemeluwapan, -25c ~ +60 c (suhu khas perlu disesuaikan),
Gred Perlindungan IP68, Tahap Letupan-Proof ExDII CT4GB
Tugas kerja: jangka pendek 10 minit
Spesifikasi standard
|
Gred perlindungan |
Standard IP65/IP67 Khas IP68 |
|
Bekalan kuasa |
Tiga fasa AC380V --- 460V 50/60Hz fasa tunggal: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Kitaran tugas (on-off) |
S2-15min |
|
Kitaran tugas (modulasi) |
S4-25% |
|
Motor |
Motor induksi sangkar tupai |
|
Had suis |
1 setiap satu untuk terbuka dan tutup (SPDT 250VAC/16A rating) |
|
Suis tork |
1 setiap satu untuk terbuka dan tutup (SPDT 250VAC/16A rating) |
|
Perlindungan Jam |
Perlindungan yang terlalu panas |
|
Sudut perjalanan |
90 darjah |
|
Penunjuk kedudukan |
Penunjuk mekanikal yang berterusan dengan anak panah |
|
Mengunci diri |
Disediakan oleh gear cacing berganda (tiada brek) |
|
Penyumbat mekanikal |
1 setiap satu untuk setiap hujung perjalanan (terbuka dan tutup), luaran & laras |
|
Suhu ambien |
Standard: -20-+70 ijazah pilihan: -20-+60 darjah |
|
Kelembapan ambien |
90%RH Max (tidak kondensor) |
|
Gred letupan-bukti |
Exdiibt4 iecex atex pensijilan disesuaikan boleh disediakan |
|
Fungsi |
Tetingkap paparan Cina / Bahasa Inggeris LCD dan fungsi operasi tempatan Urutan fasa diri mengenal pasti dan perlindungan pemotongan fasa Tetapan dan kawalan inframerah Teknologi Diagnosis Sendiri Kesalahan Modbus, Profidbus DP, Hart |
|
Isyarat |
A: Sentuhan kering pasif jauh, isyarat denyutan pendek (inci). B: Sentuhan kering pasif jauh, isyarat nadi panjang (hold). C: Isyarat DC24V aktif. D: Isyarat AC220V aktif. E: Isyarat DC4-20MA jauh. |
|
Isyarat maklum balas |
A: Buka, tutup, isyarat berhenti (sentuhan kering pasif). B: Isyarat kesalahan (sentuhan kering pasif). C: Isyarat kedudukan injap (DC4-20MA, DC1-5V, DC0-10V) D: Isyarat kawalan jauh (kenalan kering pasif) |
Parameter teknikal
QT1 ~ QT4/JS (220V fasa tunggal)
|
Model |
Spesifikasi. |
Output tork (N·m) |
Output kelajuan (r/min) |
Perjalanan masa (s) |
Maksimum batang diameter (mm) |
Motor kuasa (Kw) |
Arus motor (A) |
Elektrik kapasiti 450V |
Tangan belut bertukar |
Rujukan Berat (Kg) |
|
|
Dinilai |
Jem |
||||||||||
|
QT1 |
QT04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
QT5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT4 |
QT60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
QT60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
QT1 ~ QT4/JS (380V tiga fasa)
|
Model |
Spesifikasi. |
Output tork (N·m) |
Output kelajuan (r/min) |
Maksimum batang diameter (mm) |
Motor kuasa (Kw) |
Arus motor (A) |
Masa perjalanan (s) |
Rujukan berat (Kg) |
|
|
Dinilai |
Jem |
||||||||
|
QT1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Dimensi
Dimensi Flange QT1-QT4
|
Model |
Bebibir saiz |
φd1 |
φd3 |
Standard saiz |
Terpelihara saiz |
Maksimum dibenarkan |
b |
I |
t |
t |
N-D4 kedalaman h |
|
|
QT1 |
Ra |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-m6 kedalaman 12 |
|
F07 |
70 |
40 |
4-m8 kedalaman 12 |
|||||||||
|
Rb |
2" |
57.15 |
12.6 |
3 |
14 |
4-m6 kedalaman 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
Ra |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-m6 kedalaman 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-m8 kedalaman 14 |
|||||||
|
F10 |
102 |
4-m10 kedalaman 15 |
||||||||||
|
Rb |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-m6 kedalaman 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-m8 kedalaman 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
Ra |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-m10 kedalaman 15 |
|
QT4 |
Rb |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12 Kedalaman 18 |
|
F14 |
140 |
4-M16 Kedalaman 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-m10 kedalaman 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 Kedalaman 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 Jenis Biasa
QT1-3 Jenis Integral
QT4-5 Jenis Biasa
QT4-5 Jenis Integral
|
Model |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
QT1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
QT4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
QT5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
Dimensi pemasangan QT/JS
|
Bebibir model |
Bebibir diameter/ bebibir kod |
φd1 |
φd3 |
Standard saiz |
Terpelihara saiz |
Maks. dibenarkan |
b |
l |
ND-4 |
T |
|
Ra |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Rb |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
RC |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Aplikasi medan
Siri produk QT
Paparan produk

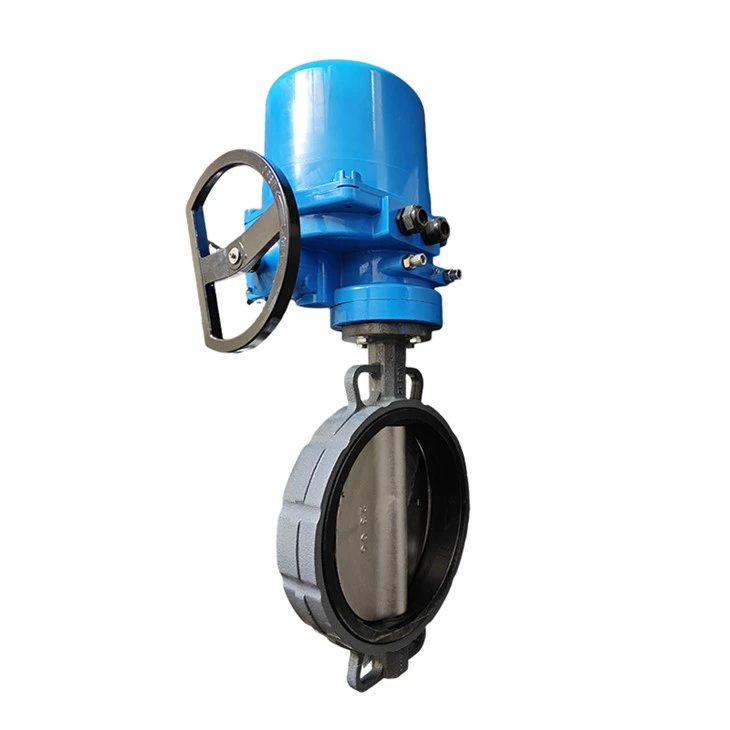

Cool tags: DN300 PN16 EPDM NBR Seal Wafer Butterfly Valve, China, Pengilang, Pembekal, Kilang, Beli, Harga, Petikan
