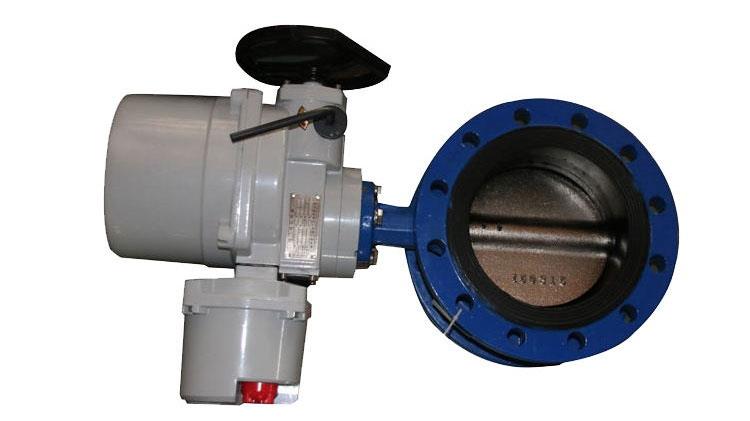

Injap elektrik injap rama-rama pengedap lembut lembut
DN diameter nominal (mm) | DN50 ~ DN500 | ||
Tekanan nominal | PN1.0MPa | PN1.6MPa | |
Tekanan ujian | Ujian kekuatan | PN1.5MPa | PN1.6MPa |
Ujian pengedap | PN1.1MPa | PN1.76MPa | |
Alat ganti utama | Badan injap | Tuang besi tuang, keluli tuang, tuang keluli tahan karat | |
Papan injap | besi babi kelabu, besi tuang mulur, keluli palsu, keluli tahan karat, dan lain-lain | ||
Aci injap | Keluli karbon, keluli tahan karat | ||
Lingkaran pengedap | Getah, teflon, terpolimerisasi etilena | ||
padding | Tetrafluoroethylene, grafit fleksibel | ||
Memohon bekerja keadaan | Memohon sederhana | Air, udara, minyak, dan sebagainya. | |
Memohon suhu | ≦ 110 ℃ | ||
Watak Pencapaian
1. Reka bentuk adalah novel, munasabah, unik dalam struktur, ringan dan cepat dalam pembukaan dan penutupan.
2. Masa operasi kecil, mudah dikendalikan dan mudah dikendalikan.
3. Ia boleh dipasang di mana-mana kedudukan dan mudah untuk penyelenggaraan.
4. Bahagian pengedap boleh diganti, anjing laut boleh dipercayai dan boleh dimeteraikan dalam dua cara.
5. Bahan kedap tahan terhadap penuaan, rintangan kakisan dan hayat perkhidmatan yang panjang.
Cool tags: flange injap rama-rama, China, pengeluar, pembekal, kilang, beli, harga, sebut harga
Parameter penggerak yang sepadan adalah seperti berikut
QT Menggerakkan Kuasa Elektrik Penggerak Suku Tahun
QT series modulating type penggerak elektrik yang sesuai untuk mengawal injap kupu-kupu, injap bola, injap plug, mereka boleh membuat injap seperti berputar pada 90. Produk mempunyai ciri-ciri berikut: Jumlah kecil, ringan, kecekapan tinggi, kebolehpercayaan yang tinggi, sifat perlindungan tinggi dan bunyi bising yang rendah dan sebagainya. Unit ini boleh dikendalikan di tapak, dan dikawal dalam jarak jauh. Dan ia boleh digunakan secara meluas dalam pelbagai industri, seperti petroleum, industri kimia, loji kuasa, rawatan air, dan pembuatan kertas dll.
Syarikat itu telah membangunkan penggerak pintar baru; Fungsi pemilihan meningkat berdasarkan penggerak jenis suis, yang meningkatkan lebih banyak ruang pemilihan untuk pengguna dengan permintaan yang berbeza
Parameter Produk
QT1-4 (220V satu fasa motor) Spesifikasi model dan parameter prestasi utama
Model | Spesifikasi | Output tork | Kelajuan output | Kuasa | Kapasitansi (uF / 250V) | Kedudukan semasa | Masa berjalan 90 ° (S) | Berat badan |
QT1 | QT04-0.86 | 40 | 0.86 | 0.01 | 2.5 | 0.41 | 17.5 | 6 |
QT1 | QT06-0.86 | 60 | 0.86 | 0.015 | 4 | 0.52 | 17.5 | 9 |
QT1 | QT09-0.86 | 90 | 0.86 | 0.025 | 4 | 0.70 | 17.5 | 10 |
QT2 | QT15-0.73 | 150 | 0.73 | 0.04 | 7 | 1.1 | 20.6 | 12 |
QT2 | QT19-0.73 | 190 | 0.73 | 0.04 | 8 | 1.1 | 20.6 | 13 |
QT 3 | QT28-0.57 | 280 | 0.57 | 0.04 | 7 | 1.1 | 26.3 | 17 |
QT3 | QT38-0.57 | 380 | 0.57 | 0.06 | 10 | 1.5 | 26.3 | 18 |
QT3 | QT50-0.57 | 500 | 0.57 | 0.09 | 12 | 2.1 | 26.3 | 19 |
QT4 | QT60-0.5 | 600 | 0.50 | 0.12 | 15 | 2.1 | 29.4 | 22 |
QT4 | QTS0-0.5 | 800 | 0.50 | 0.18 | 20 | 3.63 | 29.4 | 23 |
QT4 | QT100-0.5 | 1000 | 0.50 | 0.20 | 30 | 4.09 | 29.4 | 25 |
Ukuran QT Series Outline
Taipkan | A1 | A2 | A3 | B1 | ΦD | ΦD1 | E | H1 | H2 | L | L1 | P | q | U |
QT1 | 44 | 17 | 36 | 68 | 100 | 170 | 27.5 | 60 | 256 | 179 | 62 | 109 | 187 | 190 |
QT2 | 49.5 | 22.5 | 30 | 77.5 | 200 | 200 | 27.5 | 64 | 263 | 187 | 85 | 113 | 210 | 190 |
QT3 | 60 | 33 | 35 | 77 | 250 | 220 | 27.5 | 70 | 298 | 202 | 88 | 119 | 213 | 190 |
QT4 | 70 | 43 | 35 | 87 | 250 | 260 | 27.5 | 78 | 342 | 225 | 106 | 127 | 231 | 190 |
