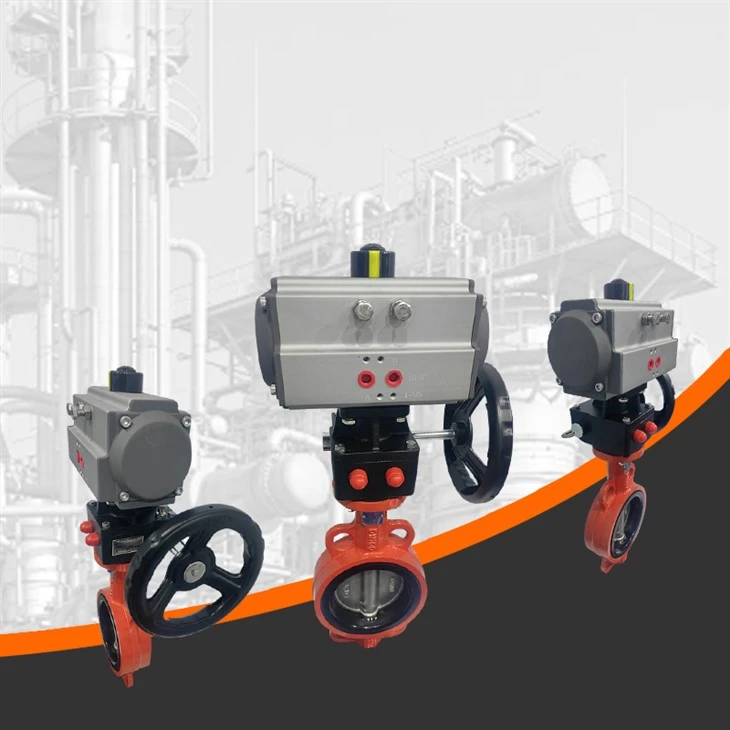

Injap rama -rama wafer pneumatik
Handwheel
Handwheel adalah kunci kepada reka bentuk redundansi keselamatan penggerak pneumatik. Penggunaan yang munasabahnya dapat meningkatkan kebolehpercayaan sistem dengan ketara. Semasa operasi, proses "Relief Tekanan → Pengalihan → Operasi → Reset" mesti diikuti dengan ketat, dan penyelenggaraan tetap mesti dilakukan untuk memastikan fungsi normal. Untuk injap proses utama, adalah disyorkan untuk menjalankan latihan operasi tangan dan merumuskan rancangan kecemasan.
1. Operasi Manual (Mod Kecemasan/Penyelenggaraan)
Fungsi Penerangan: Apabila sistem pneumatik gagal (seperti gangguan sumber udara, kegagalan injap solenoid), roda tangan membolehkan pengendali secara langsung mengawal pembukaan dan penutupan injap untuk memastikan kesinambungan proses atau pemotongan kecemasan.
Kaedah Operasi: Adalah perlu untuk beralih ke mod manual (sesetengah model memerlukan menekan klac atau melepaskan sambungan pneumatik) dan memacu batang injap dengan memutar roda roda.
Senario yang berkenaan: penutupan kecemasan kilang, kawalan injap utama semasa penyelenggaraan sumber udara.
2. Jenis Handwheel dan Mod Kerja
Handwheel yang disambungkan langsung (Drive Langsung): Struktur: Handwheel secara langsung disambungkan secara mekanikal ke batang injap, tanpa menukar laluan udara.
Ciri -ciri: Strukturnya mudah, tetapi rintangan dalaman penggerak pneumatik (seperti daya tetapan semula musim bunga) mesti diatasi semasa operasi, dan tork besar mungkin diperlukan.
Nota: Sebelum operasi, adalah perlu untuk mengesahkan bahawa sistem telah ditekankan untuk mengelakkan kerosakan pada komponen semasa operasi beban.
Bypass Handwheel (pengasingan litar udara):
Struktur: Dilengkapi dengan injap pintasan, laluan sumber udara mesti ditutup sebelum operasi memotong sambungan antara penggerak dan sumber udara.
Ciri-ciri: Lebih banyak operasi penjimatan buruh, keselamatan yang tinggi, sesuai untuk injap tekanan tinggi atau besar diameter.
Langkah -langkah: Tutup sumber gas → Buka injap pintasan untuk melepaskan tekanan → Hidupkan roda tangan untuk beroperasi.
3. Fungsi mengunci keselamatan
Posisi injap mengunci: Handwheel sering dilengkapi dengan lubang kunci mekanikal atau pin mengunci, yang boleh membetulkan injap dalam kedudukan tertentu (seperti terbuka sepenuhnya/tertutup sepenuhnya) untuk mengelakkan salah operasi.
Senario Aplikasi: Pastikan kestabilan keadaan injap semasa penyelenggaraan peralatan dan gangguan jangka panjang.
4. Penentukuran dan Debugging
Penentukuran strok injap: Apabila memasang atau menggantikan penggerak, menyempurnakan injap ke kedudukan tengah atau melampau melalui roda tangan, yang disegerakkan dengan strok penggerak.
Penentukuran Maklumbalas Isyarat: Laraskan kedudukan injap dalam mod manual dan penentukur maklum balas isyarat 4-20mA dengan kedudukan.
Parameter teknikal
Injap rama -rama pneumatik item
Diameter nominal DN50-DN1200
Tahap Tekanan PN10-PN40 (ANSI 150lb-300lb Pilihan)
Bahan badan injap WCB, CF8, CF8M, keluli dupleks, dll.
Bahan meterai EPDM, NBR, PTFE, meterai logam
Tekanan sumber udara 0.4-0.7mpa
Air media, stim, minyak, gas, bahan zarah yang berkenaan
Ciri -ciri
Tindak balas pantas
Pemacu pneumatik, tindakan pembukaan dan penutupan selesai dalam masa 0.5-2 saat, memenuhi keperluan kawalan automatik.
Pengedap tinggi
Pemacu pneumatik, tindakan pembukaan dan penutupan selesai dalam masa 0.5-2 saat, memenuhi keperluan kawalan automatik.
Tekanan dan rintangan suhu
Bahan badan injap boleh menjadi besi, keluli tahan karat, keluli tahan karat, dan lain -lain. Julat tekanan adalah PN10 -PN40 dan suhu yang berkenaan ialah -29C ~ 200C.
Reka bentuk ringan
Pemasangan wafer tidak memerlukan bebibir, menjimatkan ruang dan mengurangkan beban pada sistem paip.
Gambaran Keseluruhan
Injap rama -rama wafer pneumatik adalah injap perindustrian yang didorong oleh penggerak pneumatik. Ia boleh dipasang dengan cepat dalam saluran paip melalui sambungan wafer. Ia digunakan secara meluas dalam peraturan aliran dan kawalan pemotongan media cecair, gas dan habuk. Ia mempunyai struktur padat, pembukaan dan penutupan yang cepat, pengedap yang boleh dipercayai, dan merupakan pilihan yang ideal untuk petrokimia, kuasa elektrik, metalurgi, rawatan air dan bidang lain.
Komposisi produk
Penggerak pneumatik:
Pemangku tunggal (Spring Return) atau Double Acting (Kawalan Udara Bidirectional) Pilihan.
Posisi standard dan injap solenoid, menyokong input isyarat 4-20mA, untuk mencapai pelarasan pembukaan yang tepat.
Galas dan penyambung: Galas pekali geseran yang rendah memastikan putaran fleksibel, bolt pengapit memenuhi piawaian ISO.
Injap rama -rama wafer pneumatik
Terdiri daripada komponen teras berikut untuk memastikan operasi yang cekap dan stabil:
Badan injap: Pemutus ketepatan, reka bentuk yang diselaraskan untuk mengurangkan rintangan sederhana, rintangan kakisan, rintangan tekanan tinggi.
Plat injap: Struktur cakera, permukaan yang ditutup dengan getah atau polytetrafluoroethylene (PTFE), untuk mencapai pengedap bidirectional.
Batang injap: Bahan keluli tahan karat kekuatan tinggi, anti-fraktur, anti-torsi, untuk memastikan hayat perkhidmatan yang panjang.
Cincin meterai: bahan EPDM, NBR atau fluororubber, sesuai untuk keadaan media yang berbeza.
Aplikasi
Injap rama -rama rama -rama yang digunakan secara meluas digunakan secara meluas dalam sistem HVAC, loji rawatan air, pengeluaran makanan dan farmaseutikal, industri kimia, dan sistem perlindungan alam sekitar untuk mengawal aliran cecair (termasuk cecair, gas, dan media zarah pepejal) dan mengawal aliran.
