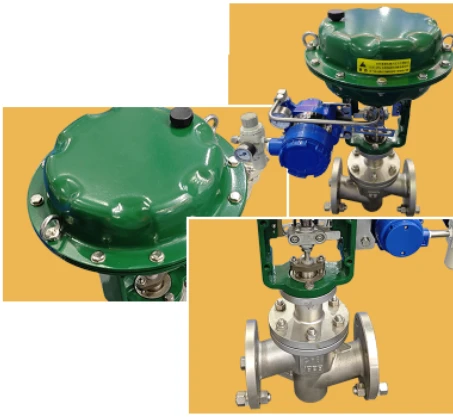

Kedudukan injap kawalan pneumatik
Gambaran Keseluruhan
Injap kawalan pneumatik digunakan secara meluas dalam sistem kawalan automasi perindustrian untuk menyesuaikan parameter proses seperti aliran sederhana, tekanan, suhu, tahap cecair, dan lain -lain. Ia terdiri daripada penggerak pneumatik dan mekanisme pelarasan, dan menggunakan udara termampat sebagai sumber kuasa untuk mencapai kawalan tepat injap.
Ciri -ciri
Kawalan mudah
Injap kawalan pneumatik mengawal pergerakan omboh atau diafragma melalui tekanan udara, dengan itu menyesuaikan pembukaan cakera injap untuk mengawal parameter seperti aliran sederhana, tekanan, dan suhu. Kaedah kawalan ini agak mudah dan mudah dikendalikan dan dikekalkan.
Selamat secara intrinsik
Oleh kerana injap kawalan pneumatik menggunakan udara termampat sebagai sumber kuasa, tiada langkah-langkah ledakan tambahan diperlukan, yang menjadikannya lebih selamat.
Tindak balas pantas
Injap kawalan pneumatik mempunyai kelajuan tindak balas yang cepat dan dapat dengan cepat menyesuaikan aliran, tekanan dan parameter lain medium mengikut isyarat kawalan untuk memastikan kestabilan dan kebolehpercayaan proses pengeluaran.
Parameter
Diameter nominal: DN50mm ~ DN300mm (NPS2 ~ 12)
Tekanan nominal: pn1 0 mpa ~ 16mpa, pn 1.6, 2.5, 4.0, 6.4mpa
Julat suhu: -29 C -300 c, dll.
LANGKAH BERJAGA-BERJAGA
1. Pastikan saluran paip bersih: Periksa saluran paip sambungan injap kawalan untuk karat, kimpalan kimpalan, kotoran, dan lain -lain. Secara kerap, dan keluarkannya dalam masa jika dijumpai. Dirt ini akan menyebabkan haus pada teras injap dan tempat duduk injap injap kawalan, yang mempengaruhi operasi normal injap kawalan. Anda boleh memasang peranti penapis seperti penapis di hadapan injap kawalan dan membersihkannya dengan kerap.
2. Periksa sokongan injap kawalan: Sokongan injap kawalan harus menyimpan komponen injap kawalan dalam kedudukan yang tidak terjejas oleh graviti. Sekiranya sokongan tidak wajar, batang injap dan injap injap injap kawalan tidak boleh diselaraskan, kemerosotan meningkat, dan prestasi pengedap berkurangan.
3. Pastikan kualiti sumber udara: Sumber udara adalah sumber tenaga untuk operasi injap kawalan. Kekotoran yang terkandung di udara termampat untuk instrumen itu akan menyekat lubang pendikit dan saluran paip, menyebabkan kegagalan. Oleh itu, sumber gas perlu diperiksa secara teratur untuk memastikan kualiti sumber gas adalah baik, tidak mengandungi air, minyak dan serpihan lain, dan tekanan sumber gas stabil dan memenuhi keperluan.
4. Pemeriksaan dan penyelenggaraan secara berkala: Secara kerap memeriksa sama ada injap dan saluran paip mempunyai masalah kebocoran dan penyumbatan, dan berurusan dengan mereka pada waktunya untuk memastikan operasi dan hayat perkhidmatan mereka yang normal. Pada masa yang sama, peranti penghantaran gear, penggerak dan komponen lain perlu diperiksa dan dikekalkan untuk memastikan operasi biasa mereka.
5. Pemasangan dan penggunaan yang betul: Apabila memasang injap kawalan pneumatik, arahan pengilang harus diikuti dengan ketat untuk memastikan injap dipasang secara mendatar, batang injap menghadap ke atas, dan arah aliran sederhana ditunjukkan oleh anak panah dalam rajah. Semasa penggunaan, jika ada kelainan yang dijumpai, mesin harus dihentikan pada waktunya untuk pemeriksaan dan penyelesaian masalah.
6. Penyimpanan dan Perlindungan : Apabila menyimpan, injap kawalan pneumatik harus disimpan di dalam bilik kering, dan kedua -dua pelabuhan injap mesti disekat. Penyimpanan penyimpanan tidak dibenarkan. Injap kawalan yang disimpan untuk masa yang lama perlu diperiksa secara teratur untuk menghilangkan kotoran, dan minyak anti-karat harus digunakan untuk semua bahagian yang bergerak dan permukaan pemprosesan untuk mencegah karat.
Masalah dan penyelesaian
1. Injap kawalan tidak berfungsi
Sebab masalah:
Tiada isyarat, tiada sumber udara: injap sumber udara tidak dibuka, kebocoran paip utama sumber udara, sumber udara mengandungi air dan membeku, menyebabkan penyumbatan, kegagalan pemampat, dll.
Terdapat sumber udara, tetapi tidak ada isyarat: pengawal selia gagal, kebocoran tiub isyarat, bocor posisi bocor, diafragma mesh yang mengawal rosak, dll.
Posisi tidak mempunyai output: lubang pendikit tetap penguat disekat, kelembapan terkumpul di udara termampat, dll.
Kegagalan penggerak: Valve Stem lenturan, teras injap terperangkap, dll.
Penyelesaian:
Semak dan pembaikan masalah sumber udara, seperti membuka injap sumber udara, membaiki kebocoran, menangani masalah icing, membaiki atau menggantikan pemampat, dll.
Membaiki atau menggantikan bahagian yang rosak, seperti pengatur, tiub isyarat, kedudukan, dll.
Buka lubang lubang pendikit berterusan, keluarkan kotoran atau bersihkan sumber udara untuk memastikan operasi normal penguat.
Keluarkan injap untuk pemeriksaan lanjut, dan membaiki atau menggantikan bahagian penggerak, seperti batang injap, teras injap, dan lain -lain.
2. Injap kawalan disekat
Punca Masalah:
Terdapat bahan melekit dalam badan injap, penyumbatan coking, pembungkusan ditekan terlalu ketat, pembungkusan PTFE sudah berumur, batang injap bengkok dan tercalar, dll.
Slag kimpalan, karat, dan lain -lain. Dalam saluran paip menyebabkan penyumbatan di bahagian pendikit dan panduan.
Penyelesaian:
Buka dan tutup injap pintasan atau kawalan dengan cepat untuk membiarkan kekotoran dibasuh oleh medium dari injap pintasan atau kawalan.
Pasang penapis sebelum injap kawalan untuk mengelakkan kekotoran memasuki badan injap.
Bersihkan kekotoran dalam badan injap, laraskan ketegangan pembungkusan, ganti pembungkusan penuaan, dan lain -lain.
3. Kebocoran injap kawalan
Punca Masalah: Batang injap tidak sesuai untuk panjang, menghasilkan jurang antara teras injap dan kerusi injap.
Terdapat kekotoran pada permukaan pengedap teras injap dan kerusi injap. Injap injap dipakai, berkarat atau rosak, dll.
Penyelesaian:
Laraskan panjang batang injap untuk memastikan teras injap dan kerusi injap bersentuhan penuh.
Bersihkan kekotoran pada permukaan pengedap teras injap dan kerusi injap.
Gantikan dalaman injap yang dipakai, berkarat atau rosak.
Tindakan injap kawalan keempat, tidak stabil
Penyebab masalah
Tekanan sumber udara yang tidak stabil: kapasiti pemampat kecil, tekanan mengurangkan kegagalan injap, dan lain -lain.
Penyelesaian :
Gantikan pemampat kapasiti besar atau membaiki atau menggantikan injap pengurangan tekanan untuk memastikan tekanan sumber udara yang stabil. Tetapkan parameter sistem kawalan atau gantikan pengawal selia untuk memastikan tekanan isyarat yang stabil.
Ringkasnya, untuk masalah umum injap kawalan pneumatik, perlu dengan teliti memeriksa dan mengambil penyelesaian yang sepadan untuk memastikan operasi normal injap dan memanjangkan hayat perkhidmatannya.
2. Injap kawalan disekat
Punca Masalah:
Terdapat bahan melekit dalam badan injap, penyumbatan coking, pembungkusan ditekan terlalu ketat, pembungkusan PTFE berumur, batang injap bengkok dan tercalar, dan lain -lain.
Slag kimpalan, karat, dan lain -lain. Dalam saluran paip menyebabkan penyumbatan di bahagian pendikit dan panduan.
Penyelesaian:
Buka dan tutup injap pintasan atau kawalan dengan cepat untuk membiarkan kekotoran dibasuh oleh medium dari injap pintasan atau kawalan. Pasang penapis sebelum injap kawalan untuk mengelakkan kekotoran memasuki badan injap. Bersihkan kekotoran dalam badan injap, laraskan ketegangan pembungkusan, ganti pembungkusan penuaan, dan lain -lain.
3. Kebocoran injap kawalan
Punca Masalah: Panjang batang injap tidak sesuai, menghasilkan jurang antara teras injap dan kerusi injap.
Terdapat kekotoran pada permukaan pengedap teras injap dan kerusi injap.
Injap dalaman dipakai, berkarat atau rosak.
Penyelesaian:
Laraskan panjang batang injap untuk memastikan teras injap dan kerusi injap sepenuhnya bersentuhan.
Bersihkan kekotoran pada permukaan pengedap teras injap dan kerusi injap.
Gantikan dalaman injap yang dipakai, berkarat atau rosak.
4. Operasi injap kawalan yang tidak stabil
Punca masalah:
Tekanan sumber udara yang tidak stabil: Kapasiti pemampat kecil, tekanan mengurangkan kegagalan injap, dan lain -lain.
Penyelesaian:
Gantikan pemampat kapasiti besar atau membaiki atau menggantikan injap pengurangan tekanan untuk memastikan tekanan sumber udara yang stabil.
Tetapkan parameter sistem kawalan atau gantikan pengawal selia untuk memastikan tekanan isyarat yang stabil.
Ringkasnya, untuk masalah umum injap kawalan pneumatik, perlu memeriksa dengan teliti dan mengambil penyelesaian yang sepadan untuk memastikan operasi normal injap dan memanjangkan hayat perkhidmatannya.
