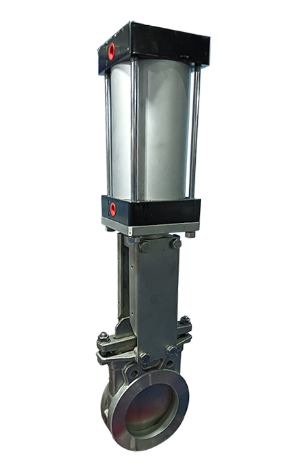

Injap pintu pneumatik
Gambaran Keseluruhan
Injap pintu pneumatik adalah injap yang didorong oleh udara termampat, yang digunakan untuk mengawal dan menukar cecair.
Prinsip kerja injap pintu pneumatik adalah bahawa omboh dalam silinder menghasilkan teras di bawah tekanan sumber udara, supaya rod penghantaran memacu teras injap ke atas atau ke bawah untuk mencapai pembukaan dan penutupan injap. Sesetengah injap pintu pneumatik juga mempunyai mekanisme manual supaya mereka dapat dihidupkan ke operasi manual apabila bahagian pneumatik tidak terkawal.
Injap pintu pneumatik biasanya terdiri daripada badan injap, batang injap, teras injap, mekanisme penghantaran, penggerak pneumatik dan bahagian lain. Antaranya, badan injap adalah bahagian utama injap, yang digunakan untuk menampung teras injap dan medium; Batang injap digunakan untuk menyambungkan teras injap dan mekanisme penghantaran untuk mencapai pergerakan mengangkat dan menurunkan teras injap; Mekanisme penghantaran digunakan untuk memindahkan teras penggerak pneumatik ke batang injap; Penggerak pneumatik adalah sumber kuasa injap, yang memacu injap untuk membuka dan menutup melalui udara termampat.
Injap pintu pneumatik digunakan secara meluas dalam banyak bidang seperti petroleum, industri kimia, kuasa elektrik, perlindungan alam sekitar, pemeliharaan air, pemanasan, bekalan air dan saliran, industri, jentera, dan sebagainya, dan sesuai untuk pelbagai media seperti air, minyak, dan stim.
Parameter teknikal
Nama Produk: Valve Gate Pneumatic
Komponen injap pintu: Badan, batang, teras
Diameter: dn 50- DN1000
Tekanan: pn 16- pn160
Kepala pneumatik: bertindak tunggal, bertindak dua kali
Ciri -ciri
Ciri-ciri utama injap pintu pneumatik termasuk struktur giliran suku, pengedap yang baik, nisbah pelarasan besar dan udara termampat sebagai sumber kuasa.
Injap pintu pneumatik mengamalkan struktur perempat. Reka bentuk ini membolehkan injap mempunyai tork operasi yang lebih kecil apabila membuka dan menutup, yang mudah dikendalikan dan dikawal.
Injap pintu pneumatik mempunyai pengedap yang baik. Sama ada ia dipaksa pengedap atau penyembuhan diri, ia dapat memastikan bahawa injap berkesan menghalang kebocoran sederhana apabila ditutup. Pengedap paksa menekan pintu gerbang ke atas kerusi injap melalui daya luaran, sementara pengeditan diri bergantung pada tekanan sederhana untuk menekan permukaan pengedap pintu gerbang ke atas kerusi injap, dengan itu memastikan pengedap permukaan pengedap.
Komponen
Injap pintu pneumatik terutamanya terdiri daripada badan injap, batang injap, teras injap (GATE), mekanisme penghantaran, penggerak pneumatik dan bahagian lain.
Badan injap: Badan injap adalah bahagian utama injap pintu pneumatik, yang digunakan untuk menampung teras injap dan medium. Ia biasanya dibuat oleh pemutus atau proses penempaan, dan bahan -bahan termasuk besi mulur, keluli cast atau keluli tahan karat, dan lain -lain untuk menyesuaikan diri dengan media dan keadaan kerja yang berbeza.
Batang injap: batang injap digunakan untuk menyambungkan teras injap dan mekanisme penghantaran untuk merealisasikan pergerakan mengangkat dan menurunkan teras injap. Reka bentuk batang injap perlu mempertimbangkan kekuatan dan ketahanan kakisan untuk memastikan operasi injap yang boleh dipercayai.
Injap Injap (GATE): Teras injap (GATE) adalah komponen utama injap pintu pneumatik, yang dibuka dan ditutup dengan kawalan penggerak pneumatik. Permukaan pengedap di antara pintu dan kerusi injap biasanya menggunakan meterai logam atau struktur meterai lembut untuk memastikan prestasi pengedap injap. Pintu boleh menjadi plat rata atau struktur cakera, atau struktur baji untuk memenuhi keperluan pengedap yang berbeza.
Mekanisme penghantaran: Mekanisme penghantaran digunakan untuk menghantar teras penggerak pneumatik ke batang injap, dengan itu mengawal pembukaan dan penutupan teras injap. Reka bentuk mekanisme penghantaran perlu mempertimbangkan kecekapan penghantaran dan kebolehpercayaan.
Penggerak pneumatik: Penggerak pneumatik adalah sumber kuasa injap pintu pneumatik, yang memacu injap untuk membuka dan menutup melalui udara termampat. Ia biasanya terdiri daripada silinder, omboh dan injap pneumatik, dan boleh dipilih sebagai satu struktur bertindak atau bertindak balas seperti yang diperlukan. Penggerak pneumatik tunggal bertindak mempunyai musim bunga yang mendorong struktur omboh, manakala penggerak pneumatik bertindak dua kali perlu dilengkapi dengan injap solenoid lima arah dua kedudukan untuk mengawal aliran udara dan keluar dari aliran udara.
Ringkasnya, komponen injap pintu pneumatik berfungsi bersama -sama untuk merealisasikan pembukaan dan penutupan injap dan fungsi kawalan aliran.
Aplikasi
Injap pintu pneumatik sesuai untuk banyak bidang perindustrian seperti gas asli, petroleum, industri kimia, perlindungan alam sekitar, saluran paip bandar, saluran paip gas, elektrik, metalurgi, farmaseutikal, makanan, minuman keras, dan lain-lain. Injap pintu boleh digunakan untuk mengawal aliran media untuk memastikan keselamatan dan kestabilan proses pengeluaran. Dalam industri kuasa, injap pintu pneumatik boleh digunakan untuk kawalan injap di stesen kuasa hidroelektrik untuk mencapai peraturan aliran air yang tepat, dan pada masa yang sama mengawal proses pengambilan air dan saliran dandang di loji janakuasa terma. Dalam industri metalurgi, injap pintu pneumatik boleh digunakan untuk mengawal aliran media dalam relau letupan, penukar dan peralatan lain untuk memastikan kemajuan lancar proses peleburan. Di samping itu, dalam industri farmaseutikal dan makanan, injap pintu pneumatik boleh digunakan untuk mengawal aliran bahan mentah dan produk untuk memastikan kebersihan dan keselamatan proses pengeluaran. Dalam industri papermaking, injap pintu pneumatik juga boleh digunakan untuk mengawal aliran media seperti pulpa dan air untuk memastikan operasi stabil garisan pengeluaran.
