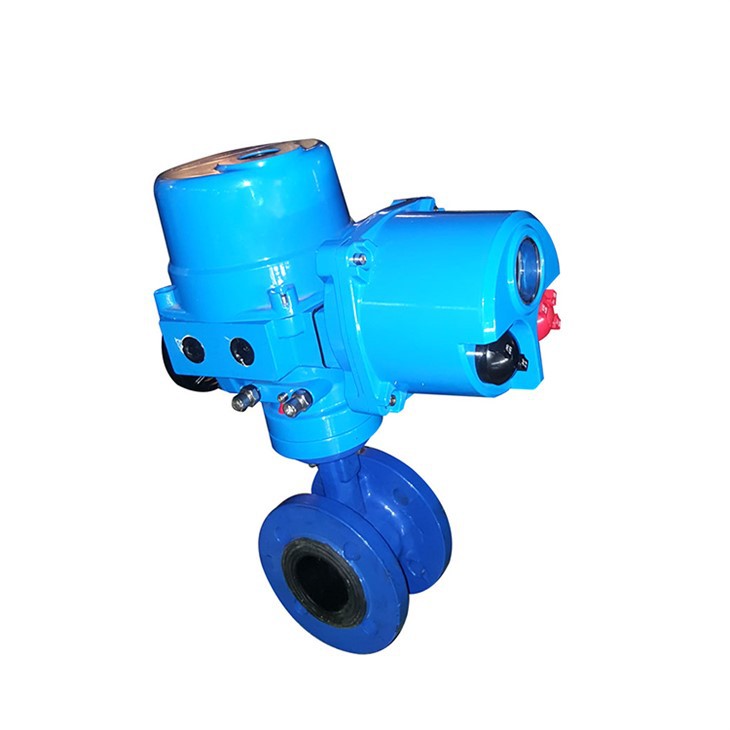

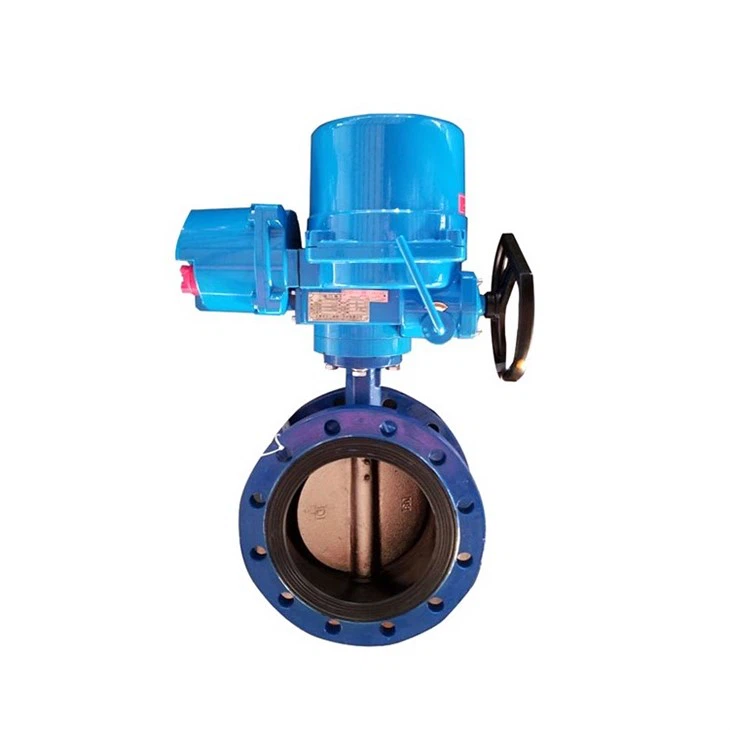

QT dengan injap rama-rama Pengedap Lembut Bebibir
Injap rama-rama bebibir pengedap lembut digunakan secara meluas dalam petroleum, kimia, makanan, farmaseutikal, pembuatan kertas, perlindungan alam sekitar industri, saliran, saluran paip bangunan bertingkat tinggi dengan tekanan nominal: Kurang daripada atau sama dengan 1.6MPa, suhu terpakai:<200°C, and can be used in a variety of corrosive, Non-corrosive gas, liquid, fluid and solid powder pipelines and containers are used to open and close or regulate the flow of media.
Ciri-ciri:
1. Kecil dan ringan, mudah dibongkar dan dibaiki, dan boleh dipasang di mana-mana lokasi.
2. Strukturnya ringkas dan padat, dan putaran 90 darjah membuka dan menutup dengan cepat.
3. Tork operasi adalah kecil, menjimatkan tenaga kerja dan ringan.
4. Kawasan ciri aliran adalah lurus dan prestasi pelarasan adalah baik.
5. Mencapai pengedap lengkap dan sifar kebocoran dalam eksperimen gas.
6. Pilih bahan bahagian yang berbeza dan boleh digunakan untuk pelbagai media.
Jenis bebibir injap rama-rama
Flange injap rama-rama dipanggil plat bebibir atau bahagian bebibir. Ia adalah produk yang menyambungkan injap dan paip dalam saluran paip. Bebibir khas injap rama-rama adalah sama seperti bebibir biasa, tetapi lubang dalam adalah berbeza. Bebibir khas untuk injap rama-rama mempunyai lubang dalam yang kecil dan slot tambahan untuk memasukkan paip. ,
Bebibir injap rama-rama boleh menjadi individu atau gabungan, seperti bebibir pada kedua-dua hujung injap untuk memudahkan pemasangan bolt. Sambungan bebibir ke bebibir antara satu hujung paip dan hujung yang satu lagi, atau sambungan sambungan, merujuk kepada sambungan boleh lipat di mana bebibir, gasket dan bolt disambungkan antara satu sama lain sebagai satu set struktur pengedap gabungan. Bebibir paip merujuk kepada peranti saluran paip. Bebibir yang digunakan untuk paip tengah merujuk kepada bebibir injap. Bebibir mempunyai lubang. Bolt menyambungkan kedua-dua bebibir dengan ketat, dan bebibir dimeterai dengan gasket.
[Bahan bebibir injap rama-rama]
TIDAK. 20,A105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L,316,316L.
[Borang permukaan pengedap]
Permukaan rata (FF), permukaan terangkat (RF), permukaan cembung (M), permukaan cekung (F), permukaan cekung dan cembung (MF), permukaan tenon (T), permukaan alur (G), permukaan lidah dan alur (TG ), permukaan sambungan gelang ( RJ).
[Mengikut piawaian industri petrokimia]
Bebibir berulir (PT), bebibir kimpalan punggung (WN), bebibir kimpalan rata (SO), bebibir kimpalan soket (SW), bebibir longgar (LJ), penutup bebibir (tidak dinyatakan).
[Mengikut piawaian industri jentera]
Bebibir bersepadu, bebibir kimpalan punggung, bebibir kimpalan rata plat, bebibir gelang kimpalan punggung longgar, bebibir gelang kimpalan rata, bebibir longgar plat cincin bebibir, penutup bebibir.
Pengetahuan asas injap rama-rama bebibir
Injap rama-rama bebibir memperkenalkan konsep reka bentuk kedap sendiri, di mana sambungan antara cakera injap dan aci injap menggunakan struktur pin tarik keluar yang dipatenkan.
Ciri-ciri utama injap ini ialah pengedap yang boleh dipercayai, pengedap dua hala, dan sambungan yang ketat tanpa longgar, menjadikan injap tahan lama. Ciri-cirinya adalah seperti berikut:
Pengedap dua hala Biasanya, disebabkan oleh sebab strukturnya, injap rama-rama tradisional tidak boleh mengelak dengan baik di bawah tekanan kerja dalam arah yang bertentangan (tidak sesuai dengan arah pengedap). Pada masa ini, tiada peruntukan mandatori untuk pengedap dua hala dalam piawaian kebangsaan yang berkaitan. Ini adalah kerana:
1. Mengamalkan konsep reka bentuk kedap sendiri Gelang pengedap cakera injap dibenamkan terus dalam cakera injap dengan getah dalam bentuk zigzag, tanpa memerlukan gelang tekanan atau bolt. Ini mengelakkan tekanan tidak sekata pada gelang pengedap yang disebabkan oleh pengedap plat tekanan bolt tradisional, menyebabkan bolt jatuh dan cincin pengedap rosak lebih awal. Masalah. Di bawah tindakan tekanan kerja dalam arah yang bertentangan, cincin pengedap menjana daya pengedap diri, yang meningkatkan tekanan khusus pengedap dan menekan kerusi injap dengan ketat. Semakin besar tekanan kerja dalam arah yang bertentangan, semakin besar daya pengedap diri, dengan itu menjadikan cincin pengedap dan tempat duduk injap Gabungan itu ketat dan mencapai kesan pengedap dua hala. -
2. Cakera injap mempunyai ketegaran yang baik dan tidak mudah cacat. Cakera injap injap rama-rama DN300 atau ke atas mempunyai struktur aliran kekuda plat rata berganda, yang mempunyai rintangan aliran kecil dan ketegaran yang baik. Ia tidak mudah untuk berubah bentuk di bawah tekanan kerja terbalik, supaya cincin pengedap tidak akan menyimpang dari titik pengedap terbaik tempat duduk injap apabila cakera injap berubah bentuk. , dengan itu memastikan kesan pengedap cincin pengedap. -
3. Cincin pengedap getah mempunyai hayat perkhidmatan yang panjang
(1) Disebabkan oleh konsep reka bentuk pengedap sendiri, gangguan kecil antara gelang getah dan kerusi injap keluli tahan karat hanya mengekalkan pengedap awal, jadi tekanan khusus yang diperlukan untuk pengedap meningkat apabila tekanan sistem meningkat. ,
(2) Di samping itu, terdapat alur "bernafas" yang dipanggil untuk keanjalan getah untuk memberi laluan dalam alur zigzag, supaya getah mempunyai ruang pengembangan tertentu apabila ia berada di bawah tekanan, supaya keletihan elastik akan tidak berlaku dalam kerja jangka panjang, jadi meterai Jangka hayat cincin sangat dilanjutkan berbanding dengan jenis tradisional.
Prinsip struktur injap rama-rama
Injap rama-rama (juga dikenali sebagai injap flip) ialah injap pengawal selia dengan cakera atau cakera injap bulat sebagai bahagian penutup. Ia terutamanya terdiri daripada badan injap, batang injap, plat rama-rama dan cincin pengedap. Badan injap adalah silinder, dengan panjang paksi pendek dan plat rama-rama terbina dalam. Plat rama-rama injap rama-rama dipasang pada arah diameter paip. Dalam saluran silinder badan injap rama-rama, plat rama-rama berbentuk cakera berputar mengelilingi paksi, dan sudut putaran adalah antara 0 darjah dan 90 darjah . Apabila ia berputar kepada 90 darjah, injap terbuka sepenuhnya.
